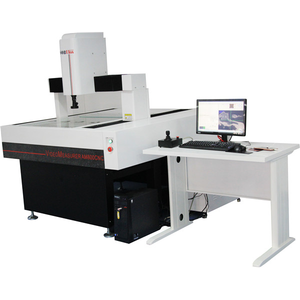

龍門全自動影像測量儀
型     號: AM-CNC
品     牌: 群隆
產品詳情


主要特點:

◆高性能松下伺服電機運動裝置,保證儀器高速運行下高靜音,高精度,高重復度

◆TPI精密絲桿、讓測量定位精度準確可靠、定位精度可達到0.001mm

◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。

◆ 配備SBK-CNC多功能測量軟件、讓測量速度比AC系列自動影像測量儀提升2倍.

◆英國“RENISHAW”0.001mm金屬光柵、測量數據更具穩定性和高精密性

◆ 測量數據可導入Word、Excel、AutoCAD、圖文并茂的報表輸出功能、輕松輸出檢測結果

◆具有自動輪廓掃描、輪廓跟蹤、產品外形自動掃描等功能.

◆三軸采用臺灣上銀精密級線性滑軌和TBI高精度滾珠絲桿、保證機器精度及使用壽命。

◆ CNC專用高清晰度鏡頭和專用高分辨CCD

技術參數

型號

AM600CNC

AM800CNC

AM1000CNC

AM1500CNC

AM2000CNC

行程(mm)

600×500×200

800×600×200

1000×800×200

1500X1200X200

2000X1500X200

外形尺寸(mm)

1250X1700X1700

1425X2100X1700

1825X2400X1700

2050X2800X1700

3100X2050X1700

重量(kg)

1450

1900

3300

4300

5600

承重(kg)

20

25

25

25

25

X、Y軸測量精度(μm)

3+L/200

Z軸測量精度(μm)

5.0+L/100

重復精度(μm)

0.003

X、Y軸運動速度

0-600mm/S(任意選擇)

Z軸運動速度

0-100m/S(任意選擇)

操作方式

搖桿+軟件

光柵尺

英國“RENISHAW”0.001mm金屬光柵

導軌

臺灣“上銀”精密級(行走平行度精度≤0.002mm)直線導軌

絲桿

臺灣“TBI”研磨滾珠絲桿

軸承

日本原裝“NSK”
雙例組合向心球軸承

電機

日本“Panasonic”交流同步伺服電機,定位精度≤0.002mm

運動控制器

SBK4000(全閉環控制器)

光電限位開關

日本原裝“歐姆龍”光電限位開關

搖桿

德國“MEGATRON”霍爾型三軸操縱桿

攝像機

SBK-HC600 1/2英寸700線彩色高清晰度攝影機(帶白平衡功能)

視頻卡

北京“大恒”高解析度雙路彩色視頻卡

表面光源

4環8分區LED冷光源,軟件操控,減少電氣元件損壞。

輪廓光源

輪廓光
LED冷光源,透射光加裝聚光鏡片實現平行光照射

光學鏡頭

自動變倍帶導航鏡頭,1:6.5變倍比

放大倍率

光學放大倍率:0.7~4.5×;影像放大倍率:24~158X

軟件

SBK-CNC專用全自動測量軟件

電腦

聯想商用電腦:D1840CPU、500G硬盤、2G內存、23寸液晶顯示器、DVD光驅

電源

220V/50Hz/3A

工作環境

溫度20℃±2℃,溫度變化<2℃/hr,濕度30~80%

影像儀專用桌

內置開關電源、控制器、電機驅動器、電源控制開關、指示燈、急停開關、移動滾輪

保修期

12個月
