經濟型全自動影像測量儀
型     號: AC系列
品     牌: 群隆
產品詳情



產品介紹:影像測量儀,源自廈門群隆儀器杰出的影像儀硬件技術,配備了業界功能最強大的自動影像測量軟件,可對點、線、圓等元素實現精準測量,并具有強大的報表輸出功能,特別適用于種類多、大批量的產品測量,廣泛應用機械、電子、模具、注塑、五金、橡膠、低壓電器,磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、儀器儀表等行業。

測量對象:LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件(連接器、接線端子)、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板(鋼網、SMT模板)等。

   測量元素:長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。

儀器特點:

◆高性能伺服電機運動裝置,保證儀器高速運行下高靜音,高精度,高重復度

◆TPI精密絲桿、讓測量定位精度準確可靠、定位精度可達到0.001mm

◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。

◆ 配備SBK-CNC-C多功能測量軟件、讓測量速度比手動影像測量儀提升4-5倍.

◆ 可導入DXF文件進行快速檢測,實現快速編程.批量測量同規格產品.

◆ 測量數據可導入Word、Excel、AutoCAD、圖文并茂的報表輸出功能、輕松輸出檢測結果

◆具有自動輪廓掃描、輪廓跟蹤、產品外形自動掃描等功能.

◆ Z軸采用上銀精密級線性導軌和X、Y軸采用高精度交叉導軌、保證機器精度及使用壽命。

◆ CNC專用高清晰度鏡頭和專用高分辨率CCD、實現產品高清晰度測量。

◆ 業界先進的卡位鏡頭、輕松實現編程及程序測量,可選用自動變倍鏡筒.

技術參數:

型號

AC300CNC

AC400CNC

AC500CNC

行程(mm)

300x200x200

400x300x200

500x400x200

外形尺寸(mm)

850x1300x1550

850x1300x1550

850x1300x1550

金屬臺面尺寸(mm)

460×360

460×360

460×360

工作臺玻璃尺寸(mm)

340×250

340×250

340×250

重量(kg)

250

250

250

承重(kg)

20

25

25

X 、Y軸測量精度(μm)

3.0+L/200

Z軸測量精度(μm)

5.0+L/100

X、Y軸運動速度

0-200mm/S(任意選擇)

Z軸運動速度

0-100m/S(任意選擇)

重復精度(mm)

0.003

操作方式

軟件

光柵尺

0.001mm玻璃光柵

X、Y軸導軌

精密級交叉導軌

Z軸導軌

臺灣“上銀”H級精密直線導軌

Z軸絲桿

臺灣“TBI”研磨滾珠絲桿

軸承

日本原裝“NSK”
雙例組合向心球軸承

電機

“TIGER”交流同步伺服電機,定位精度≤0.001mm

運動控制器

SBK4000(全閉環控制器)

攝像機

SBK-HC536 1/3英寸600線彩色高清晰度攝影機(帶白平衡功能)

視頻卡

高解析度彩色視頻卡

光源

輪廓光

輪廓光
LED冷光源,透射光加裝聚光鏡片實現平行光照射

表面光

四環八區LED冷光源,各區獨立操控,256級亮度程控可調

光學鏡頭

0.7-4.5X卡位鏡頭,1:6.5變倍比

放大倍率

光學放大倍率:0.7~4.5×;影像放大倍率:24~158X

軟件

SBK-CNC-C專用全自動測量軟件

電腦

聯想電腦:內存2G、硬盤500G、19寸液晶顯示器、DVD光驅

電源

220V/50Hz/3A

工作環境

溫度20℃±2℃,溫度變化<2℃/hr,濕度30~80%

影像儀專用桌

內置開關電源、控制器、電機驅動器、電源控制開關、指示燈、急停開關、移動滾輪

保修期

12個月

* L表示測量長度,以毫米為單位。

各構造部分介紹

1、機械部分

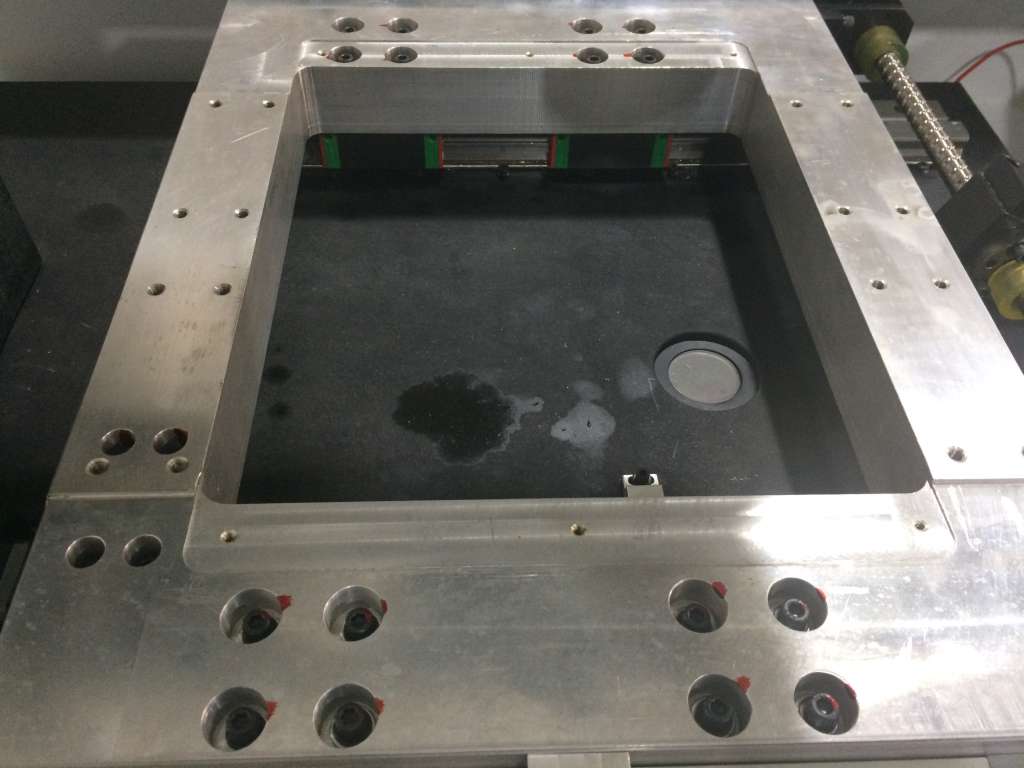

1)工作臺

采用7075整塊航空鋁板加工而成,具有不變形、精度穩定特點

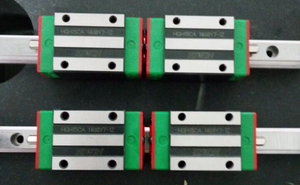

2)導軌

采用臺灣“HIWIN”SP級超精密級直線導軌(行走平行度精度≤0.003mm),具有以下特點

A、高定位精度

由于線性滑軌移動時摩擦力非常小,屬于滾動摩擦,故只需要極小的動力即可驅動平臺,因為摩擦力小,故而摩擦所產生的熱極小,相較于傳統的滑動方式,可大幅降低運行軌道接觸面的磨損,能長時間維持高定位精度,行走精度與低磨損

     B、高剛性

由于滑軌于軌道采用四方向等負荷設計,故對于來自各方向之負荷,都須具有足夠的地塊強度,且具備自動調心之能力,可允許較大的安裝誤差使加工較容易,并可施與足夠的預壓量以獲得高剛性

    C、保養維護容易

相較于傳統的滑動系統,均有對于運行的軌道面進行鏟花或研磨的動作,因滑動所產生的磨耗往往使得機臺一段時間就必須重新鏟花或研磨,曠日費時且成本極高,線性滑軌具有互換性,若進行更換或維修即可恢復機臺之正常運作

     D、高速性

因滑塊與軌道及鋼珠采用滑動的點接觸,故摩擦系數極小且不易生熱,因而僅需極小之動力即可驅動機臺運行,因為所需的驅動力小且功率消耗低,故較滑動裝置更適合于高速運行之場合使用

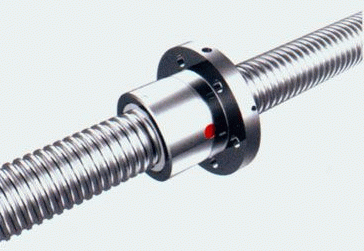

3)絲桿

采用臺灣“TBI”C0級研磨滾珠絲桿,X、Y軸采用導程10mm滾珠絲桿,可輕松實現400mm高速運動,Z軸采用導程2mm滾珠絲桿,聚焦重復精度到到0.003mm,研磨滾珠絲桿具有以下特點

1、圓滑的動作性:滾珠絲桿具有比傳統絲桿更高的效率,所需扭矩只有30%以下,可輕易將直線運動變換為回轉運動,滾珠絲桿即時給予預壓,亦能維持圓滑的動作特性

2、無背隙于高剛性:采用歌德式溝槽形狀,軸方向間隙調整至極小亦能輕易轉動。又于1個或2個螺帽間做預壓調整,予以消除軸方向間隙,使其具有可符合使用條件的適當剛性

3、具有內、外循環的循環方式

4、優異的耐久性:采用嚴謹的材料籍高度熱處理及加工技術,可供給耐久性的制品

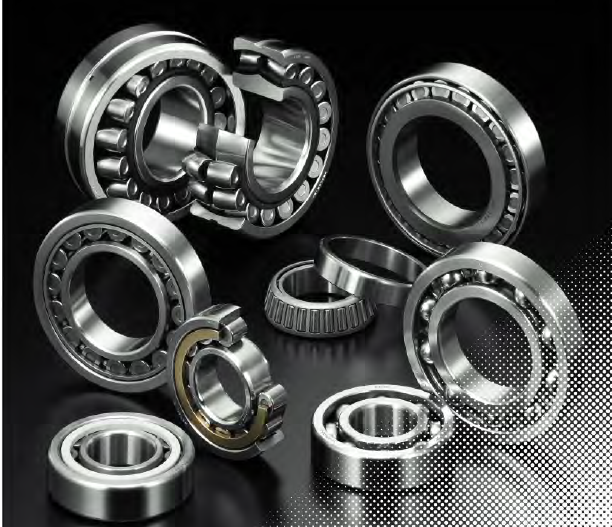

4)軸承

采用日本原裝“NSK” 雙例組合向心球軸承,具有以下特點

A
啟動摩擦小,并且與動摩擦之差也小

B
由于在國際上已實現標準化、規格化、具有互換性

C
簡化了軸承外圈結果,便于保養、檢查

D
一般可同時接受徑向載荷和軸向載荷

E
容易在高低溫工況使用

F
為了提高剛度,既使在負游隙(預緊狀態)也可以使用

2、電器部分

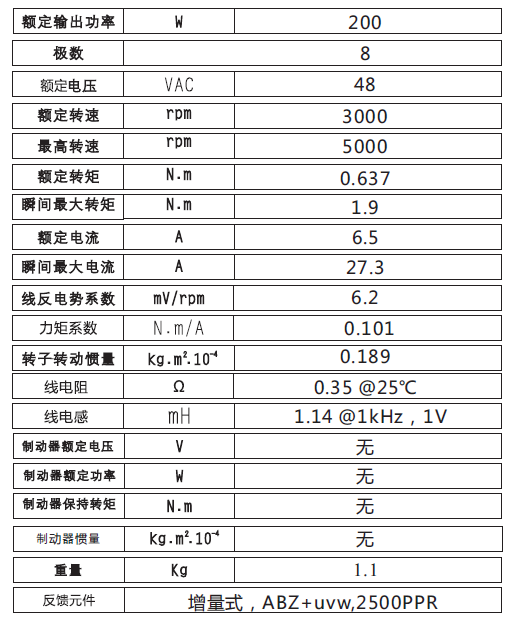

1)電機

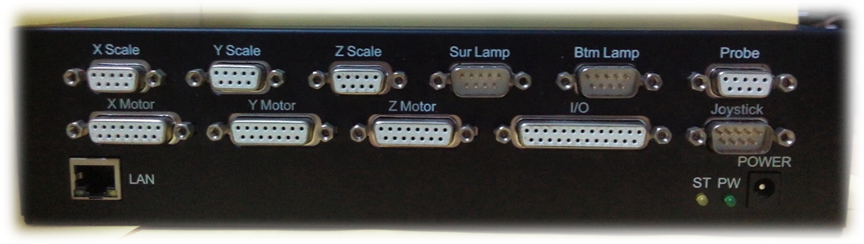

2)運動控制器

SBK4000控制器是基于先進的DSP和FPGA技術,集四軸運動控制、電子尺計數、自動光源調節、探針處理、操縱桿等多功能于一體的全自動影像儀控制器。ACT400采用以太網技術與電腦通信,具有無需驅動程序、兼容性好、傳輸速度高、傳輸穩定等優點

3)光電限位開關


采用日本原裝“歐姆龍”光電限位開關,反應靈敏,故障率極低、同時能很好保護機臺因快速運動對固定支架的撞擊

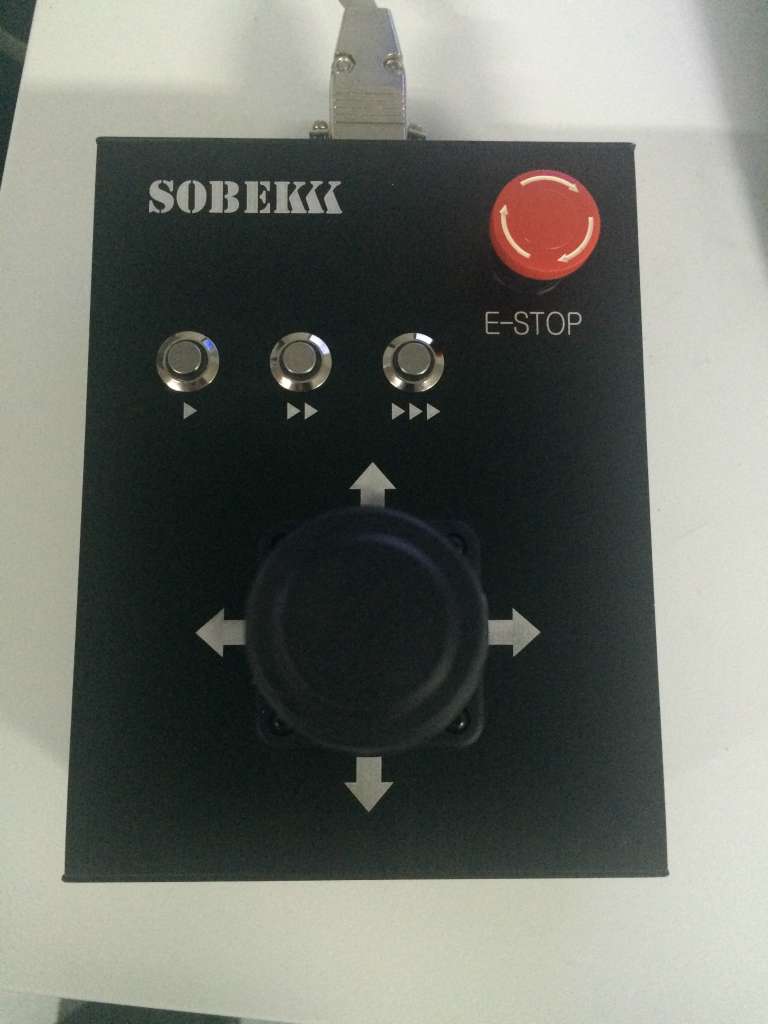

4)搖桿

采用德國“MEGATRON”三軸調節型霍爾操縱桿,IP等級達到65以上,使用壽命長,性價比極高

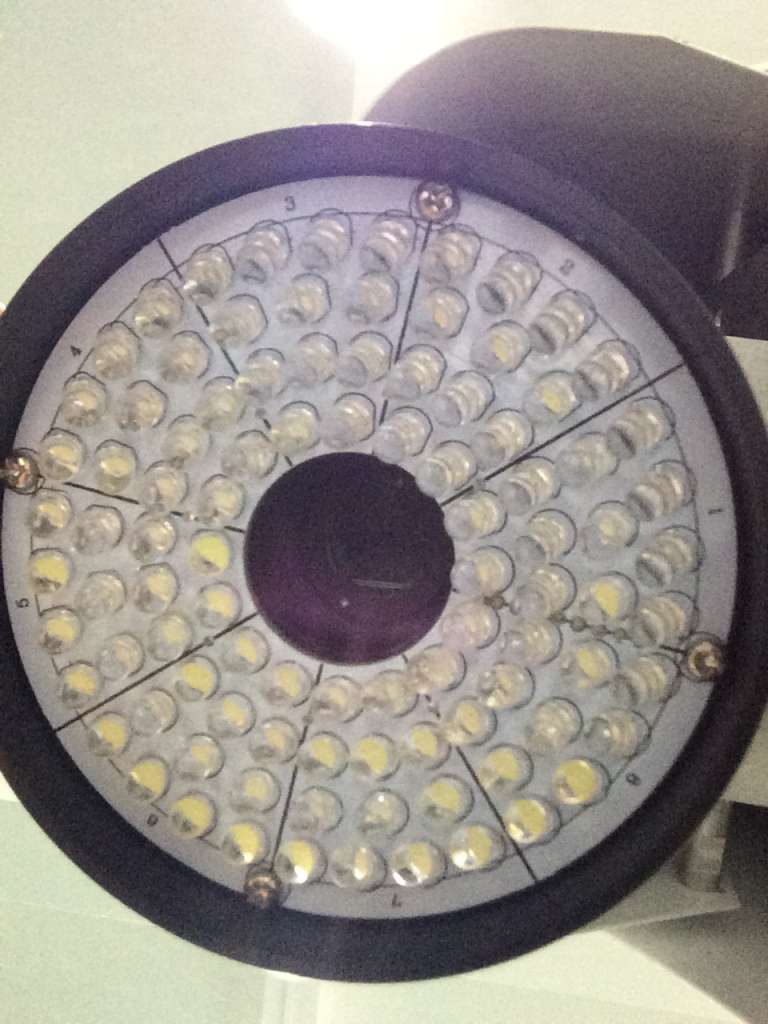

5)光源

上光源采用4環8分區LED環形光源,可分區控制,壽命長,對各種產品表面光線照射非常清晰

3、光學部分

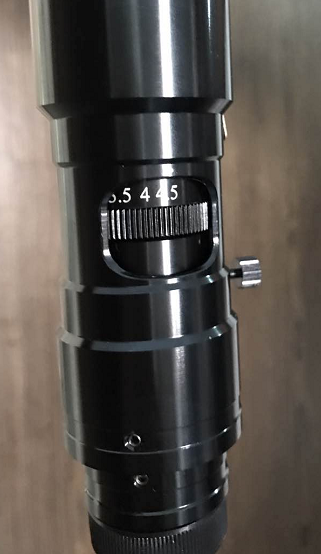

1)鏡頭

采用導航定位卡位雙攝像鏡頭,在軟件界面生成一個32X25mm全景畫面,能快速找到需要測量位置,極大的提高了測量效率

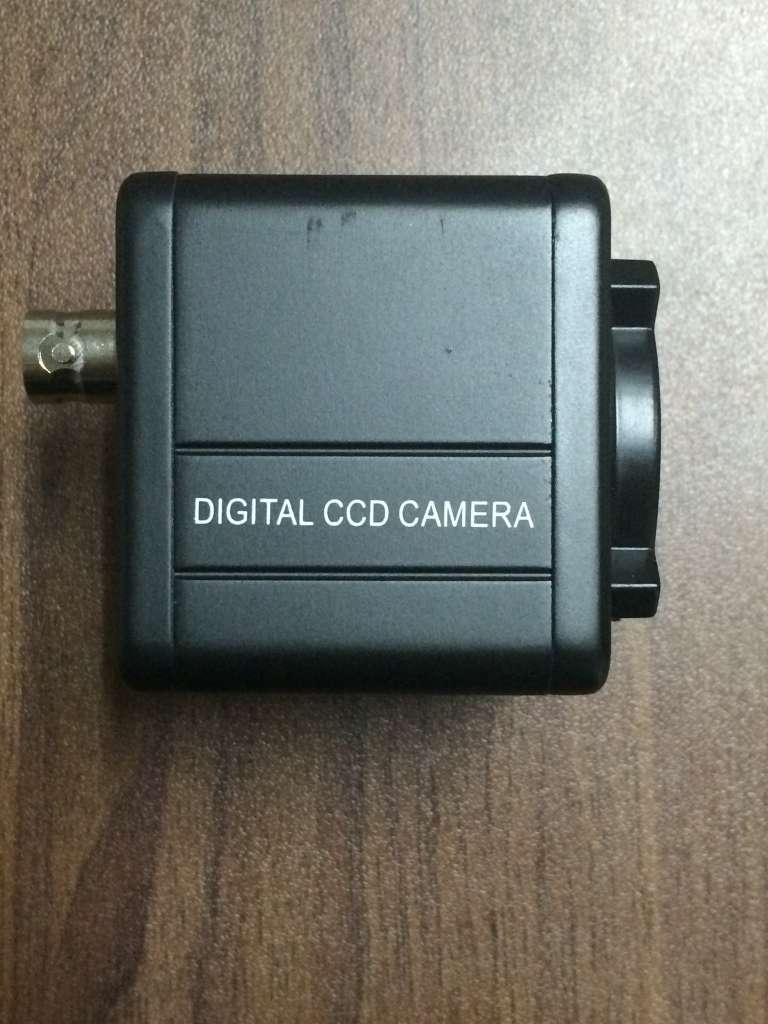

2) 攝像頭

采用SOBEK經典SBK-HC536型1/2英寸彩色CCD,700線分辨率,色彩還原度極高,對測量產品是提供了高清晰的畫質

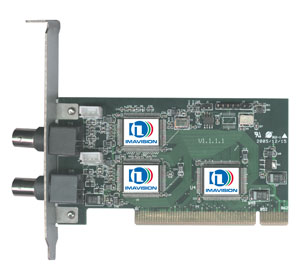

3)視頻卡

采用北京“大恒”雙通道彩色視頻采集卡,它具有使用靈活、集成度高、功耗低等特點,采用PCI總線,所采集的圖像數據傳輸基本不占用CPU時間,并可將圖像直接傳送到計算機內存或顯存

4、軟件部分

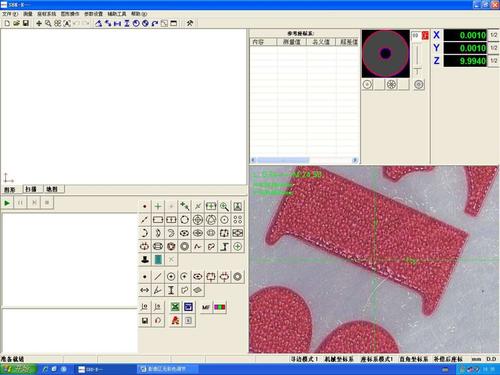

軟件操作介面:

軟件主要功能簡介:

1、自動測量功能:鼠標自動找直線、點選圓、框選圓區域自動圓、自動圓弧

2、自動CNC:在有夾具的情況下面可以進行全自動測量 (測量效率遠高于同行)

3、光學快速測高功能,3秒內可測量完一個高度

4、光學測量平面度

5、輔助對焦:幫助找到最清晰時候的Z位置(輔助調焦提高測量精度)

6、圖片輸出:測量結果可以圖片的格式輸出(相當于數碼相機功能)

7、形位公差:圓度,直線度,平行度,垂直度,同心度

8、設置公差:可設置產品的實際尺寸超出范圍,超出則以紅色背景警示

9、CCD矯正:矯正圖像畸變

10、輪廓跟蹤:通過軟件自動計算出工件的輪廓并顯示出來 (清晰顯示測量位置)

   11、矢量繪圖功能:圖元字體可以無級的放大縮小

12、標注功能:半徑標注,直徑標注,角度標注,線性標注,對齊標注,文字標注,坐標標注

13、命令行:可以由命令行直接輸入坐標信息,生成點、直線、圓、圓弧等,滿足特殊需要

14、地圖測量:可把所拍的工件局部照片精密的整合成工件全圖,并保存為高像素的照片。還可打開以前所拍的地圖,直接進行繪圖、標注、修改等操作(合成大圖片)

15、虛擬測量:虛擬測量技術使影像測量軟件可脫離硬件機臺。在沒有機臺和產品的情況下,軟件同樣可以測量產品的尺寸(可以脫機測量)

16、二維抄數:可將產品外形描出,描出的圖形可轉入AutoCAD形成工程圖,可以做逆向工程

17、SPC分析:可以計算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD,并可以繪出X-R圖,散點圖,折線圖,柱狀圖等

四、標準配置清單:

型號及規格

數量

A500CNC主機(500X400X200mm)

1PC

A500CNC儀器專用鈑金柜

1PC

SBK-CNC全自動標準版測量軟件密碼鎖

1PC

SBK-CNC全自動標準版測量軟件安裝光盤

1PC

像素校正塊

1PC

聯想商用電腦:英特爾”G1840雙核CPU、500G硬盤、2G內存、19寸液晶顯示器、DVD光驅

1PC

三軸搖桿盒

1PC

“大恒”雙通道彩色視頻卡

1PC

儀器使用說明書

1PC

軟件使用說明書

1PC

儀器出廠合格證

1PC

主機電源線

1PC

保險管

3PCS

五、選購件清單:

型號及規格

數量

0.5X輔助物鏡

1PC

1X輔助物鏡

1PC
