手動影像測量儀
型     號: E系列
品     牌: 群隆
產品詳情


一、產品介紹

影像測量儀,源自廈門群隆儀器杰出的影像儀硬件技術,配備了業界功能最強大的手動影像測量軟件,可對點、線、圓等元素實現精準測量,并具有強大的報表輸出功能,特別適用于種類多、小批量的產品測量,廣泛應用于模具、機械、電子以及其他精密五金等行業。

儀器特點:

◆ 精密的傳動裝備設計,實現快速移動。

◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。

◆ 配備SBK-E多功能測量軟件、滿足不同的測量需求。

◆ 可導入DXF文件進行快速檢測。

◆ 測量數據可導入Word、Excel、AutoCAD。

◆ 圖文并茂的報表輸出功能、輕松輸出檢測結果。

◆ 三軸精密交叉滾子導軌、保證機器精度及使用壽命。

◆ 高清晰度鏡頭和高分辨率CCD、實現產品高清晰度測量。

◆ 業界先進的卡位鏡頭、輕松實現倍率切換。

影像測量儀技術參數

型號

E200

E300

E400

行程(mm)

200×100×200

300×200×200

400×300×200

外形尺寸(mm)(含儀器桌)

750×1300×1500

750×1300×1500

900X1400X1500

金屬臺面尺寸(mm)

360X260

460X360

560X460

工作臺玻璃尺寸(mm)

240X150

340X250

450X360

重量(kg)

160

170

260

承重(kg)

15

20

25

測量精度(μm)

E1 (X/Y)=(3.0+L/200)

E1(X/Y)=(3.0+L/200)

E1(X/Y)=(3.0+L/200)

光柵尺

1μm分辨率

導軌

(X/Y) 交叉滾子導軌 Z軸臺灣“上銀”直線導軌

攝像系統

SBK-HC536   1/3英寸700線彩色高清晰度攝影機(帶白平衡功能)


光源

輪廓光

輪廓光 LED冷光源,透射光加裝聚光鏡片實現平行光照射

表面光

LED冷光源,軟件操控,減少電氣元件損壞。

光學鏡頭

SBK電子卡位鏡頭,6.5:1變倍范圍

放大倍率

光學放大倍率:0.7~4.5×;影像放大倍率:24~158X

軟件

SBK-E專用手動測量軟件

電源

220V/50Hz/3A

工作環境

溫度20℃±2℃,溫度變化<2℃/hr,濕度30~80%

影像儀專用桌

內置開關電源、控制器、電源控制開關、指示燈、移動滾輪

保修期

12個月

* L表示測量長度,以毫米為單位。** 同軸光可選配,技術參數同輪廓光。

*** 放大倍率為近視值,具體指與顯示器的尺寸以及顯示器的分辨率相關;客戶可根據需求選配0.5×或2×附加鏡,實現影像放大倍率16~104×或64~416×。

應用行業:機械、電子、模具、注塑、五金、橡膠、低壓電器,磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、儀器儀表等。

測量對象:LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件(連接器、接線端子)、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板(鋼網、SMT模板)等。

測量元素:長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。

二、SBK-E測量軟件介紹(國內最強的測量軟體)

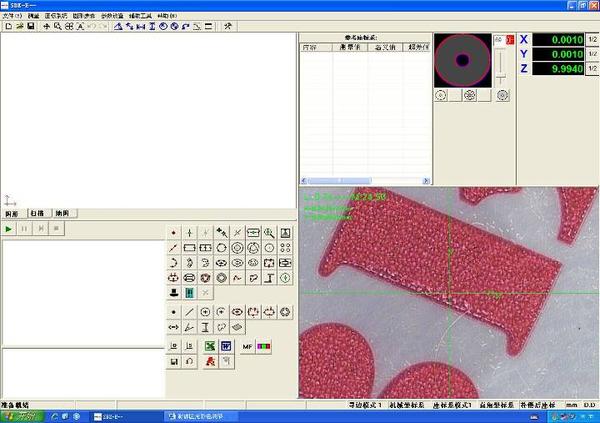

軟件操作介面:

軟件主要功能簡介:

1、自動測量功能:鼠標自動找直線、點選圓、框選圓區域自動圓、自動圓弧

2、手動CNC:在有夾具的情況下面可以進行半自動測量 (測量效率遠高于同行)

3、光學測高功能

4、光學測量平面度

5、輔助對焦:幫助找到最清晰時候的Z位置(輔助調焦提高測量精度)

6、圖片輸出:測量結果可以圖片的格式輸出(相當于數碼相機功能)

7、形位公差:圓度,直線度,平行度,垂直度,同心度

8、設置公差:可設置產品的實際尺寸超出范圍,超出則以紅色背景警示

9、CCD矯正:矯正圖像畸變

10、輪廓跟蹤:通過軟件自動計算出工件的輪廓并顯示出來 (清晰顯示測量位置)

     11、矢量繪圖功能:圖元字體可以無級的放大縮小

     12、標注功能:半徑標注,直徑標注,角度標注,線性標注,對齊標注,文字標注,坐標標注

13、命令行:可以由命令行直接輸入坐標信息,生成點、直線、圓、圓弧等,滿足特殊需要

14、地圖測量:可把所拍的工件局部照片精密的整合成工件全圖,并保存為高像素的照片。還可打開以前所拍的地圖,直接進行繪圖、標注、修改等操作(合成大圖片)

15、虛擬測量:虛擬測量技術使影像測量軟件可脫離硬件機臺。在沒有機臺和產品的情況下,軟件同樣可以測量產品的尺寸(可以脫機測量)

16、二維抄數:可將產品外形描出,描出的圖形可轉入AutoCAD形成工程圖,可以做逆向工程

17、SPC分析:可以計算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD,并可以繪出X-R圖,散點圖,折線圖,柱狀圖等

三、標準配置清單:

型號及規格

數量

E300主機(300X200X200mm)

1PC

E300儀器專用鈑金桌

1PC

SBK-E手動版測量軟件密碼鎖

1PC

SBK-E手動版測量軟件安裝光盤

1PC

像素校正塊

1PC

儀器使用說明書

1PC

軟件使用說明書

1PC

儀器出廠合格證

1PC

主機電源線

1PC

保險管

3PCS

四、選購件清單:

型號及規格

數量

聯想電腦:英特爾”雙核CPU、500G硬盤、2G內存、

18.5寸液晶顯示器、DVD光驅

1PC

0.5X輔助物鏡

1PC

1X輔助物鏡

1PC
