冷熱沖擊試驗箱
型     號: TSH2X-100L
品     牌: 群隆
產品詳情



一、規格與技術參數

?滿足的試驗方法

GBT31467.2015   溫度沖擊試驗

1.主要技術參數

型號:TSH2X-100L

工作室容積

100L

1.1.低溫區工作室尺寸

500×500×500mm(W×D×H)

1.2高溫區工作室尺寸

500×500×500mm(D×W×H)

1.3.提籃尺寸(mm):

320×320×220mm(W×D×H)

1.4.提籃移動方式

上下移動


1.5.外形尺寸

1550×1400×1950mm(W×D×H)

2.主要參數

2.1.溫度范圍

-70℃~+180℃

2.2.高溫室溫度范圍

150℃ 約需時20min

2.3.低溫室溫度范圍

-60℃   約需時45min

2.4.溫度沖擊范圍

-50~+150℃ 可調

2.5.溫度恢復時間(控制點)

≤5min

2.6.轉換時間

提籃轉換時間:≤10s

2.7.高溫試驗時間

0~9999H、M

2.8.低溫試驗時間

0~9999 H、M

2.9.溫度波動度

±0.5℃

2.10.溫度偏差

±2℃

2.11.負載重量

3kg鋁錠

2.12.試驗選擇

程序運行和定值運行兩種

2.13.冷卻方式

風冷

2.14.總功率

約18KW

3.設備的優勢

⊙ 彩色中文觸摸屏控制器組成的控制系統

⊙ 可以擴展的網絡監控功能

⊙ 獨特的空氣循環系統為待測樣品提供精確性

⊙ 具有故障自診斷功能

⊙ 利用三維立體軟件輔助設計開發

⊙ 擁有全套數控加工中心

       ⊙ 試品提藍:上下移動方式(儀表內設定好自動移動轉換)

       ⊙壓縮機冷卻方式:風冷(節約能耗)

       ⊙可獨立做定值試驗,高溫或是低溫

二、 箱體結構

1.箱體外壁材料

寶鋼產優質冷軋鋼板,表面靜電噴粉

2.箱體內壁材料

SUS304霧面拉絲不銹鋼板

3.觀察窗

300×400mm矩形多層中空電加熱玻璃觀察窗,完全防止觀察窗凝露

4.保溫材料

超細隔熱玻璃棉,保溫層厚度100mm

4.測試電纜孔

?50mm在試件需外接電源或信號時使用,特殊材料制作的電纜孔解決了長時間做低溫試驗時表面凝露的問題,

配有一個相同材質的蓋子及一個硅膠塞

5.擱板承重

30Kg

6.箱體大門

試驗箱門結構和密封條的特別設計,可有效保溫,杜絕溫度外瀉

7.門把手

試驗箱門把手設計結構新穎,開關自如

8.腳輪

試驗箱配有4個滑動腳輪,腳輪為我公司開模定制,結構堅固美觀,將傳統

的滑輪移動和螺栓固定調整合二為一。


三、空氣調節/加熱系統

試驗箱裝有空氣調節系統二套,空氣通過長軸鼓風機帶動離心風葉吸入風道后,控制系統根據設定值溫

度點通過PID自動運算輸出的結果去控制加熱器輸出量,經過蒸發器,加熱器,通過過強制通風,快速

加溫,降溫、然后將處理后的空氣再輸送到工作室內,經過多次試驗室內部重復循環,直到空氣達到試

驗所需的各項技術指標

1.空氣調節方式

強制內循環通風,可調式導風板設計,平衡調溫以保證試驗箱溫場均勻

2.空氣循環裝置

特制不銹鋼長軸馬達加不銹鋼多翼式離心風葉,有效地保證了試驗箱內置式風道的合理循環

3.通道骨架

安裝在通道內的所有部件,均有骨架支撐固定

4制冷系統

為了滿足低溫工況的需要,試驗室采用了德國比澤爾的復疊式低溫制冷壓縮機組,根據試驗條件,控制系

統自動調節制冷機運行工況。恒溫和降溫時由電磁閥控制冷量輸出大小,可比傳統冷熱平衡方法節約30%

左右的能源,極大的降低用戶的使用成本。試驗室制冷銅管采用優質無氧銅管,焊接時采用充氮焊接技術

可確保焊好后的銅管內壁無氧化物產生,焊接處銅管外壁使用了各種密封方式,杜絕了焊料與空氣接觸后

產生銅銹導致制冷劑泄露的現象,從而保證制冷系統安全穩定運行


1.制冷壓縮機

采用世界名牌“泰康”(法國獨資技術)全封閉低噪音壓縮機組成的二元式制冷機組


2.低溫主要配件

?電磁閥:“丹佛斯”

?手動截止閥:“丹佛斯”

?過濾器:“丹佛斯”

?壓力傳感器:中德合資“力夫”

?膨脹閥:“丹佛斯”

?高效冷凝蒸發器:“高力”(釬焊板式換熱器)

?油分離器:“艾默生”

?泄壓閥:卡斯托

3.制冷蒸發器

采用親水式翅片蒸發器,比一般蒸發器換熱效率高30%,具有美觀、小巧、降溫快等優點


4.充氮焊接工藝

低溫聯接管路采用優質無氧銅管,使用知名的“羅森伯格”電動彎管機進行管路的制作、充氮焊接、48小時高保壓防泄漏工藝以確保焊接質量

5.降噪措施

?低溫管路配備減震工藝管,降低壓縮機工作時帶來的噪音

?制冷機組采用減震簧和膠墊進行減震和降噪

6.制冷能量調節技術

溫度平衡方式:采用靜平衡技術即“制冷過程不制熱”和“制熱過程不制冷”的平衡方式,它有別于大功率制冷對抗大功率加熱“冷熱動平衡”

的傳統技術,采取通斷式制冷能量調節技術,即中央控制器根據不同的溫度點通過控制制冷量的大?。粗评洳恢茻?、制熱不制冷的“靜平衡”技術

使設備運行始終處于相對低功耗狀態。

7.冷凝方式

水冷式

8.制冷劑

采用美國杜邦,R404A,R23環保型制冷劑



5
測控系統

1.溫度測量方式

溫度:采用A級高精度Pt100鎧裝鉑電阻;

濕度:德國進口“唯樂”高精度電子溫濕度傳感器

(性能更穩定、精度高,具有極強的免維護功能)

2溫度控制器TH5600

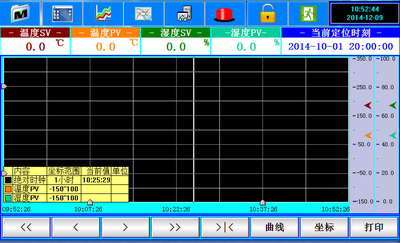

2.1    采用世界名牌7寸(TFT液晶顯示,1024*600分辨率),

2.2   1000個工藝,每個工藝50步

2.3   無紙記錄功能,記錄600天數據

2.4   internet,ipad,手機,電腦遠程同步監控功能

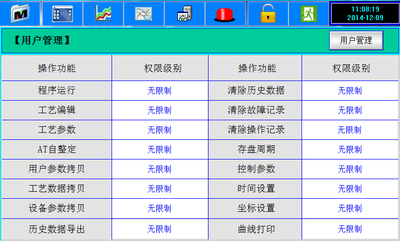

2.5   權限操作密碼保護功能

2.6   PID冷端輸出功能,節能效果好

2.7   日本歐姆龍進口PID模塊,0.1%控制精度

2.8   控制系統采用兩路輸入、兩路輸出的控制方式,分別控制溫度,可顯示、設定試驗參數、程序曲線、工作時間、加熱器、制冷機組、風機的

工作狀態。

2.9   具有試驗程序自動運行及PID參數自整定功能;可自動組合加熱系統、制冷系統、循環風機、超溫報警等子系統工作,從而保證整個溫度控制

系統的高控制品質


3.主要執行電器

?交流接觸器: “施耐德”

?斷路器:“施耐德”

?熱繼電器:“施耐德”

?小型繼電器:“施耐德”

?固態繼電器:中美合資“康?!?/span>

?相序保護器:“安良”

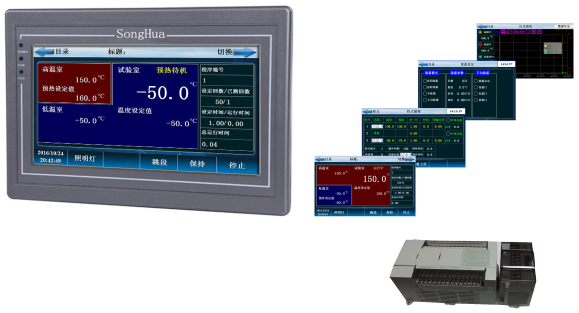

4.人機對話界面

彩色觸摸式人機界面和高性能可編程控制器(PLC),控制器具有三級密碼保護功能,輸入不同的密碼具有不同的操作權限,避免人為觸摸而停機。



5.顯示方式

LCD彩色液晶顯示,觸摸控制。中文界面。

6.顯示精度

溫度0.1℃,

7.采樣周期

50ms采樣周期

8.程序容量

程式編輯和循環,程序可編程1000組,反復32000次,循環32000次,每段時間32000小時59分




9.系統運行方式

程序運行方式,恒定運行方式。

10.數據顯示

設備具有年、月、日及時間顯示,設備總的運行時間、程序段運行時間顯示

11.故障信息

顯示故障狀態、可能原因分析。

12.定期保養訊息

定期彈出日常維護保養和定期維護保養項目表,提醒和指導操作人員定期進行設備的保養。

13.控制功能

上下限溫度保護功能(聲光報警裝置),控制系統還具備自檢測、自診斷功能,自動進行故障顯示、報警;自動運行和停止的定時功能;

自診斷功能,具有多種斷電恢復模式,試驗完成后具有自動停機并聲光提示。

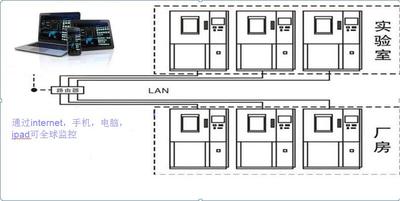

14.遠程監控

配標準RS232或RS485計算機接口及專用通訊軟件一套,可實現將中央控制儀表與電腦進行遠程通訊管理。連機后可通過計算機對設備實

現運行,溫度、濕度等參數的連續監控。

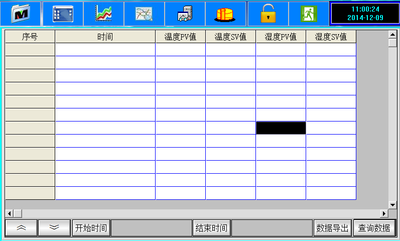

15.數據記錄方式

可保存設備的設定值和采樣值;通過USB接口U盤存儲,可拷貝數據或通過PC機直接顯示和打印試驗數據


8.15設備運行指示燈

在電器控制柜的頂部安裝有三色聲光報警器,可顯示設備運行、停止、報警三種狀態。

六、安全保護功能

(以下安全保護一旦發生故障,系統在切斷電源的同時聲、光報警并給出提示信息)

1

可靠的接地保護裝置;

2

漏電/斷路保護;

3

加熱器短路保護;

4

鼓風電機過載保護;

5

工作室獨立超溫、聲光報警;

6

制冷機超壓保護;

7

制冷機過載保護;

8

電源欠壓、過壓、缺相保護;

9

冷卻水缺水保護(水冷型)

七、主機和隨機附件及試驗軟件:

1 產品合格證

1張

2 產品使用說明書

1套

3 電氣原理圖

1套

4 低溫系統原理圖

1套

5 儀表使用說明書

1套

6 保修卡

1份

7上位機通訊軟件光盤

1套

八、設備使用條件

1 供水壓

0.3~0.4Mpa

2 冷卻方式

水冷

3 電    壓

AC 380V±10%、50 Hz、三相四線+接地線

電源線:因本機使用功率較大,試驗箱到配電柜間的電源邊線由用戶自備。

4 環境溫度

0~35℃

5 環境濕度

< 85%R.H

6 大 氣 壓

86~106Kpa。

7場地要求

設備應水平放置于通風良好的試驗室內,周圍應留有充足的空間供操作及維護之用;試驗箱附近最好能備有排水地漏。

8環境條件

設備現場周圍無強烈振動、無強電磁場干擾、無高濃度粉塵及腐蝕性物質、無陽光直接照射或其它熱源直接輻射。
